Equivalência de luminosidade

Enviada: 24/09/2003 23:50

Andei pesquisando sobre microcandelas, e digo que foi barra conseguir essas equivalências !!!

Significados de alguns termos usados na luminosidade:

Lúmen: unidade internacional (SI) de medida para indicar a quantidade de luz emitida por um corpo luminoso. De maneira simplificada, uma vela comum acesa, colocada no centro de uma esfera oca, iluminaria a superfície interna da mesma com a intensidade de 12,6 lúmens (daí dizer-se aproximadamente que 1 vela = 12 lúmens). Não importa neste caso o diâmetro da esfera, uma vez que quanto maior este for, mais dispersos os raios emitidos pela vela no centro estarão (e portanto menos intensa será a iluminação x área), porém como a área é maior, a quantidade total de luz projetada é sempre a mesma.

A unidade vela (candela em inglês) é às vezes utilizada.

Candela: candeia;Fís.,unidade de intensidade luminosa do S.I. igual à intensidade luminosa, numa direcção dada, de uma fonte que emite uma radiação monocromática de frequência 540x1012 Hz e cuja intensidade nessa direcção é 1/683 W.sr-1.

Lux: unidade internacional (SI) de medida que equivale a 1 lúmen por metro quadrado. De maneira aproximada equivalente a dividir a esfera utilizada na definição de lúmen em 12,6 pedaços iguais (como hipotéticas fatias de um bolo em forma de esfera); estas fatias teriam o aspecto de cones, porém com sua base no formato da superfície que tem um quadrado desenhado sobre uma bola de futebol (é um quadrado não plano). Quanto maior o diâmetro desta esfera, maior também a superfície dessa base. Aumentando-se o diâmetro da esfera, quando a base atinge 1 metro quadrado, tem-se a intensidade luminosa correspondente a 1 lux.

Footcandle: unidade antiga de medida de intensidade de luz, equivalente a 10,76 lux. De maneira aproximada pode-se considerar 10 lux = 1 FC (footcandle). A forma de cálculo com a esfera utilizada na definição de lúmen é a mesma, porém utilizando aqui pé quadrado ao invés de metro quadrado (1 pé = 30,48 cm, daí a equivalência 10,76 mencionada acima).

Alguns valores típicos:

1 vela (candela) = 12,6 lúmens
1 micro candela = 0,0126 lúmens
1 lux = 1 lúmen por metro quadrado
10,76 lux = 1 FC (footcandle).
1 lâmpada incandescente de 100W em um ambiente de 9m quadrados = 100 lux
luz do luar = 1 lux
vela acesa a 30cm de distância = 10 lux
vela acesa a 5cm de distância = 100 lux
isqueiro aceso a 30cm de distância = 15 lux
flash comum a 1 metro de distância = 250 lux
dia claro, uma hora após o pôr do Sol = 1000 lux
dia nublado, uma hora depois do nascer do Sol = 2000 lux
refletores de uma sala cirúrgica = 10.000 lux
dia nublado às 10 horas da manhã = 25.000 lux
luz do Sol em dia claro = 100.000 lux

Então:

1.000 mcd = 12,6 lúmens
12,6 lúmens por metro quadrado = 12,6 lux

Se calcularmos um pouco, veremos que um led de 4.500 mcd equivale a uma lâmpada incandescente de 56,7 wats, que é quase uma lâmpada de 60 wats, porém não devemos nos esquecer do ângulo onde essa luz é projetada...

Se colocarmos uma lâmpada de 60 wats dentro de uma caixa, e fizermos um furo pequeno nela, a luminosidade que sairá desse furo será a mesma luminosidade de um led de 4.500 mcd, obviamente levando em consideração o tamanho do furo e o ângulo igual ao que o led possui.

É isso ai galera !!!

Valeu !!!

Enviada: 25/09/2003 00:16

whuahaha sano minhas dúvidas sobre MCD e afins, melhor colocar isso numa tabela e abrir um forum específico para medidas e escalas onde seria reunidas todas as informações de tabelas espalhadas no forum.

valeu PQDT85

Usuário 11/07/2003 25 anos 1098 mensagens Itamaraju - BA

Valeu PQDT

Faltou aquela unidade de medida de LEDs UV que é (P,MW), como será isso ????

Enviada: 25/09/2003 12:36

Essa é unidade de medida para a luz Ultra Violeta, mas não achei nada sobre isso não !!!

Valeu !!!

Enviada: 25/09/2003 22:24

EDITADO POR SER BURRO E NÃO LER AS COISAS DIREITO!

Não consegui achar esta equivalência, mas vou postar uma tabela que achei interessante:

UV-A 400nm-315nm: Often referred to as 'blacklight', this is the longest wavelength region and lowest energy, it represents the largest portion of natural UV light.

UV-B 315nm-280nm: Partially blocked by the ozone layer this is the most aggressive component of natural UV light and largely responsible for sunburn (erythema).

UV-C 280nm-100nm: Only generally encountered from artificial light sources since it is totally absorbed by the earth's atmosphere.

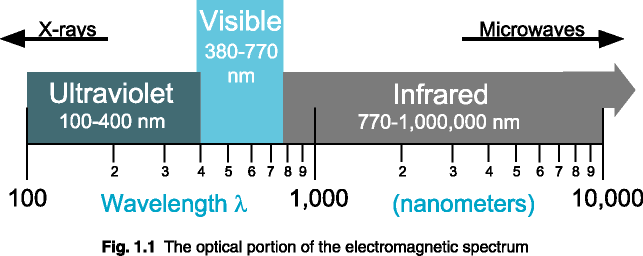

E um gráfico que se pode situar onde está a luz UV em relação aos demais tipos de luz visiveis ou não:

Usuário 07/06/2003 N/D 252 mensagens N/D

Flat, nanometro é a unidade do comprimento da onda, não tem haver com luminosidade. Um nanometro é um metro elevado a -9 ou seja 0,000000001m. Algo muito pequeno.

Enviada: 26/09/2003 19:34

arthas escreveu:

Flat, nanometro é a unidade do comprimento da onda, não tem haver com luminosidade. Um nanometro é um metro elevado a -9 ou seja 0,000000001m. Algo muito pequeno.

Retiro o que disse... Embarassed

você tem razão.

Vou editar lá.

Usuário 20/07/2003 20 anos 494 mensagens São Paulo - SP

cara, isso é muito bom, mas você já poderia colocar uma tabelinha com os equivalências !!!
e soh pra saber, qto ilumina um led comum vermelho

Enviada: 27/09/2003 20:36

Faça os cálculos meu camarada... os dados estão ai em cima...

Valeu !!!

Usuário 20/07/2003 20 anos 494 mensagens São Paulo - SP

oks, agora extendi..... acho que vou colocar umas 90Mil MicroCandelas dentro do meu PC, será queilumina ?? HUAHUAHUAH ! vai dar umas 11 lampadas de 100 Watts e ainda sobrar um poukinhu !!!! Pensando melhor acho que vou colocar LEDs em toda minha casa e jogar fora akelas lâmpadas ! Assim gasto menos luz !

Enviada: 28/09/2003 13:58

Num futuro bem próximo é isso o que vai acontecer. Adeus às lâmpadas de filamento incandescente!!!

Vai ser a falência das operadoras de energia elétrica!!!

Usuário 20/07/2003 20 anos 494 mensagens São Paulo - SP

é que é froid você colocar LEds em série o suficiente pra dar 110V , mas ateh dá, e se você fizer isso economiza moh grana, tipow uma ligth box com leds brancos !

Usuário 07/06/2003 N/D 252 mensagens N/D

Flat Head escreveu:

Vai ser a falência das operadoras de energia elétrica!!!

As operadoras (é esse mesmo o termo?) nem lucram por causa das lampadas não, o que dá mais gastos em uma casa é o chuveiro e a geladeira principalmente.

Usuário 07/06/2003 N/D 252 mensagens N/D

Bl4cK Dr4g0n escreveu:

é que é froid você colocar LEds em série o suficiente pra dar 110V , mas ateh dá, e se você fizer isso economiza moh grana, tipow uma ligth box com leds brancos !

42 Leds de 3 volts em série, e uma ponte retificadora para eles trabalharem em C.C.
Lembrando que são 127volts e não 110v...

Enviada: 29/09/2003 18:09

eu to querendo fazer um mini poste de luz pro meu teclado.. pra eu poder ficar com a luz apagada e continuar digitano numa boa...

eu quero compra esse led da lasershaper, R$3,00, 5mm e 800mcd...

800mcd é bom? será que eles (laserchape) vão ter leds mais "fortes"?...

ja sei como ligar... eles da lasershape ja falam qual resistor tem que usar

eu vou ligar o led na saida de 5v da fonte, entaum eu uso um resistor de 56ohms
